隨著環保要求的不斷提高，各行業污水處理站都要求進行臭氣的收集與處理，污水處理站要進行臭氣處理，具體步驟和選型詳見下面介紹：

一、污水站污水池加蓋

只有將污水站的有害氣體進行集中的收集，才可以進行下一步的處理，常見的污水池加蓋有以下幾種類型：

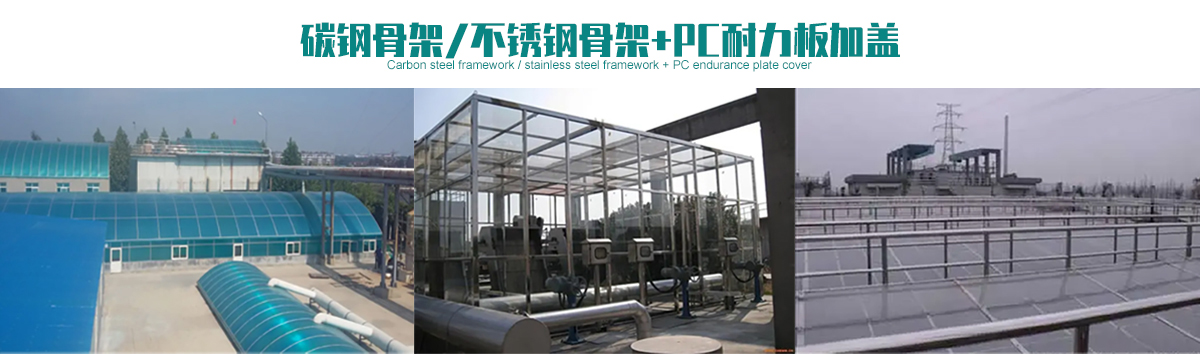

1.碳鋼骨架/不銹鋼骨架+PC耐力板加蓋

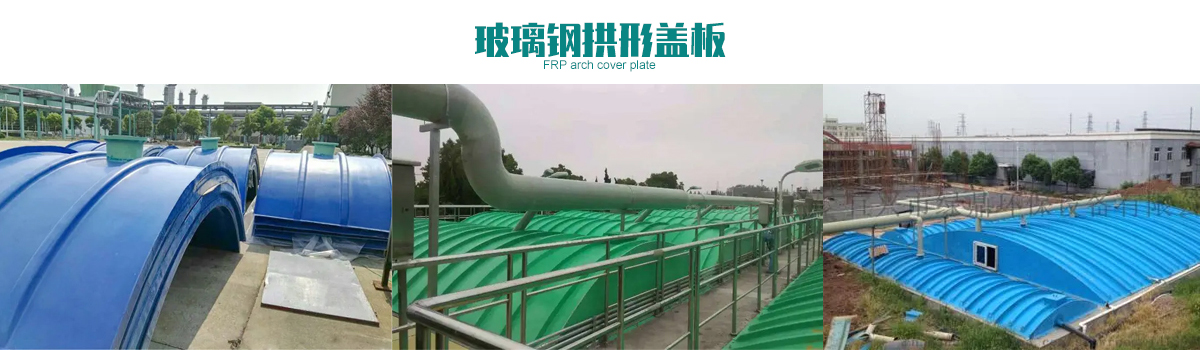

2.玻璃鋼拱形蓋板

3.反吊膜加蓋

二、常見的臭氣處理方法

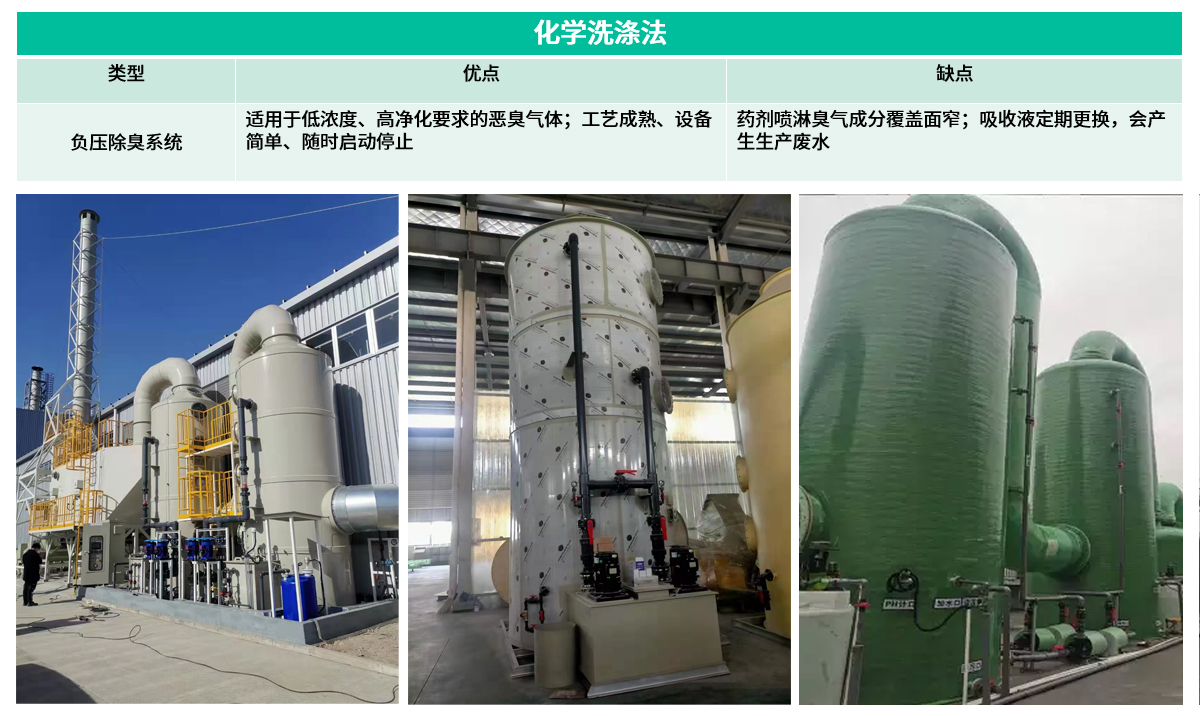

1.化學洗滌法

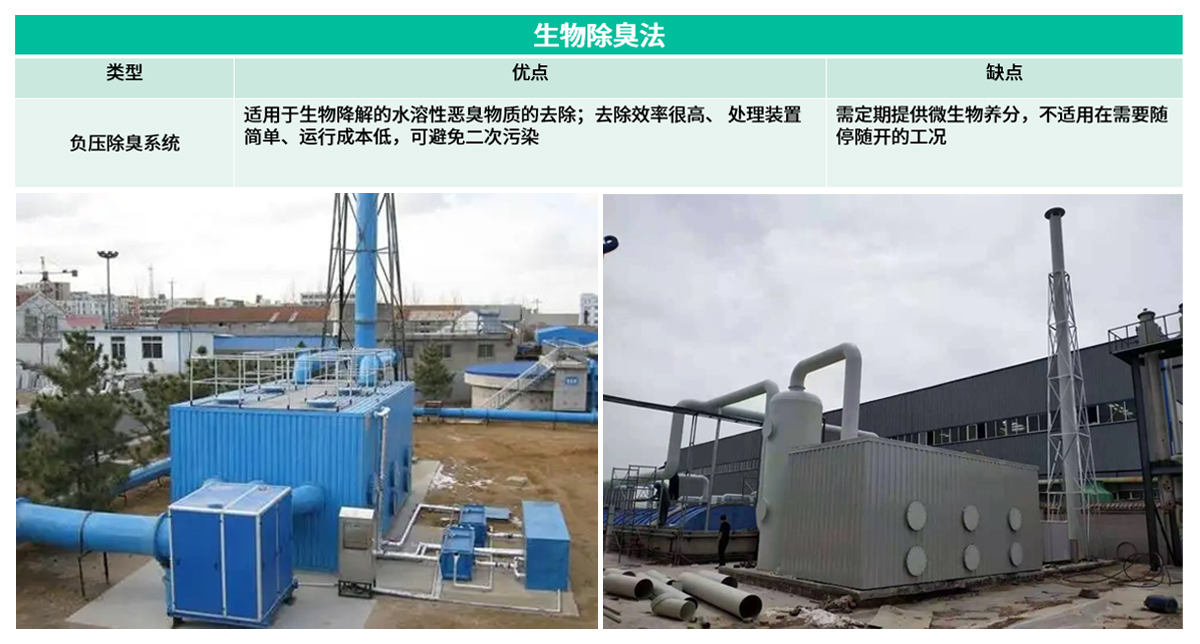

2.生物除臭法

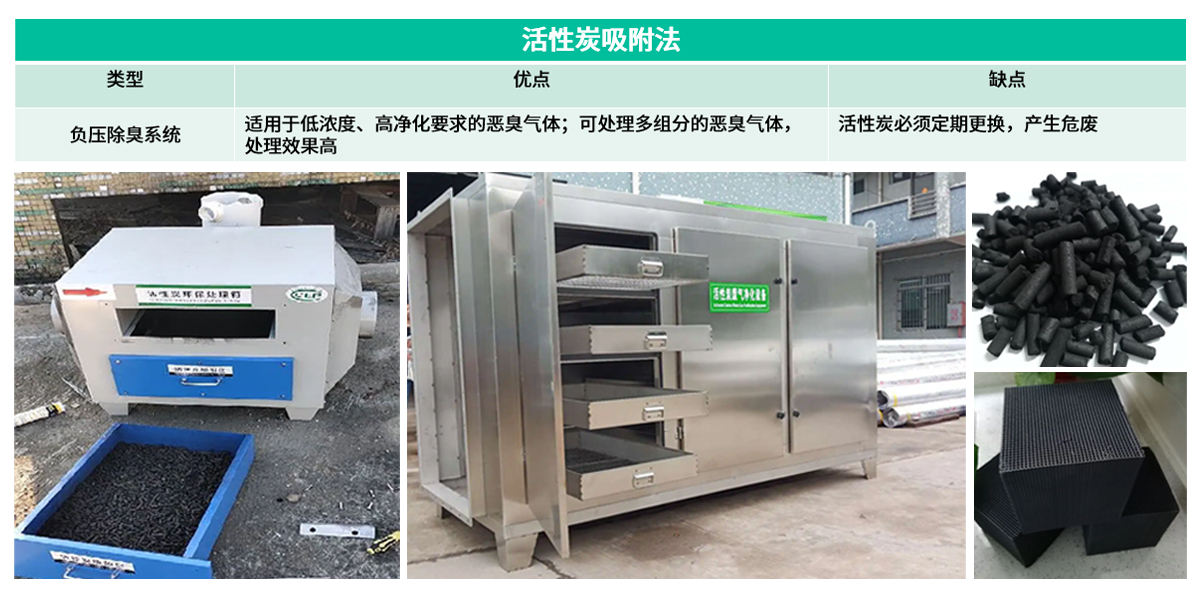

3.活性炭吸附法

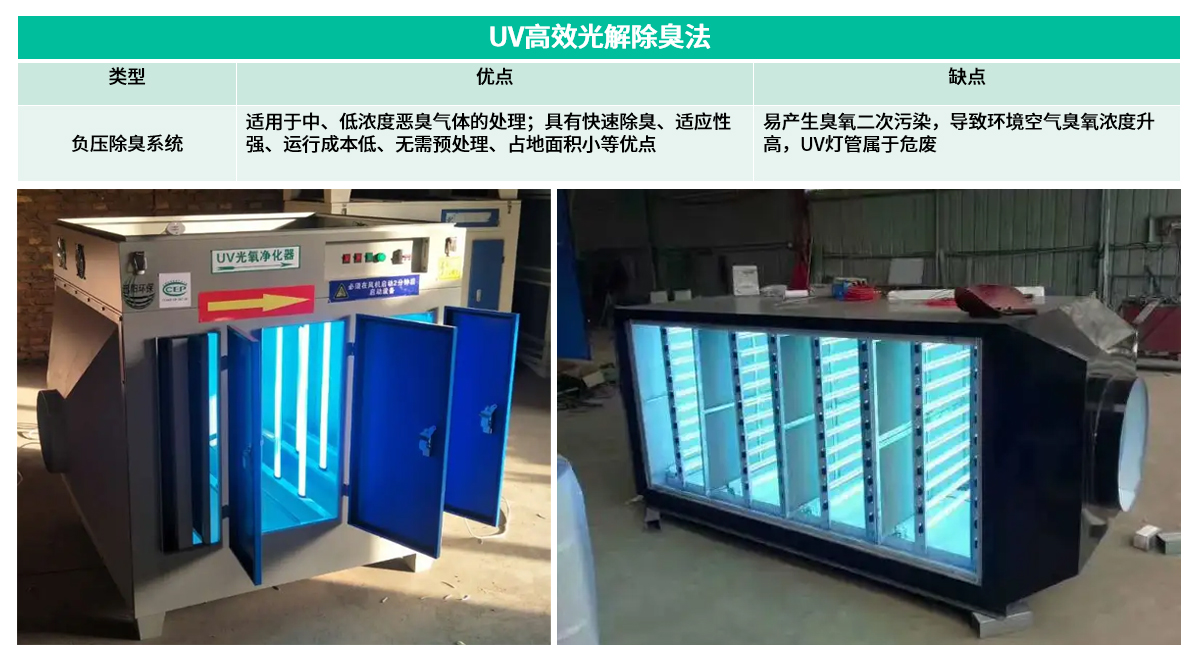

4.UV高效光解除臭法

5.空間霧化噴淋

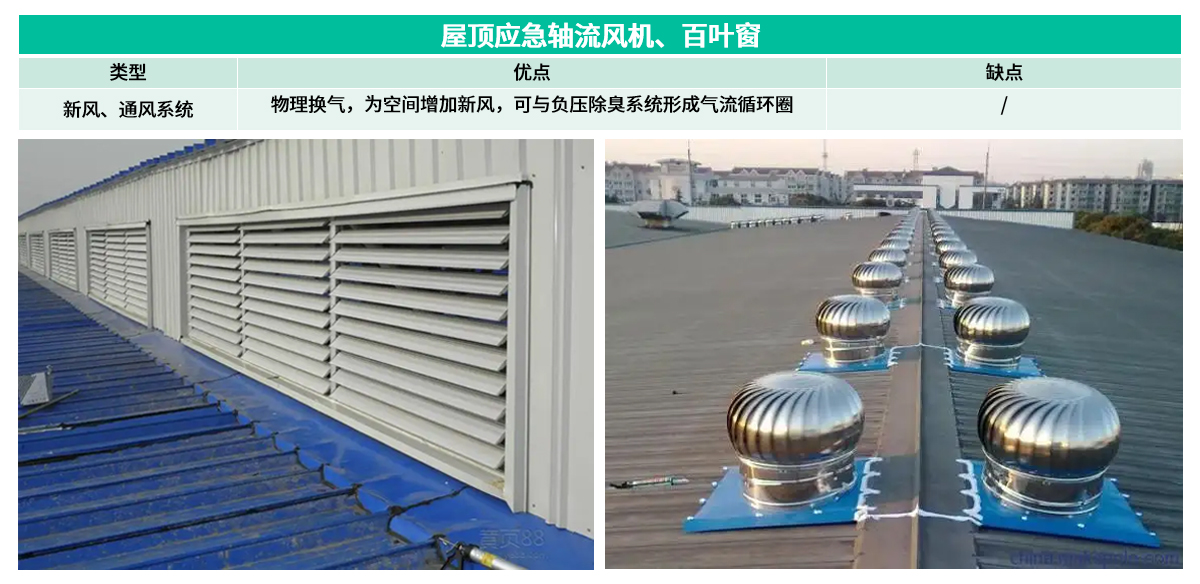

6.屋頂應急軸流風機、百葉窗

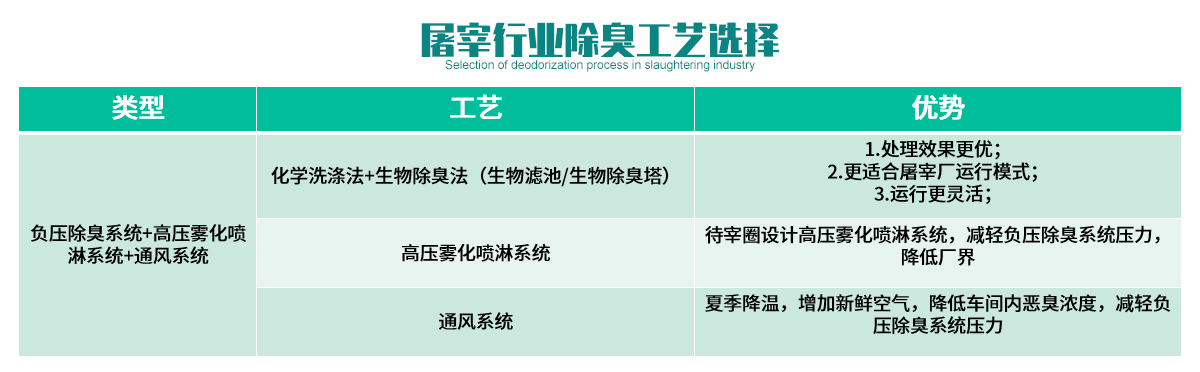

三、屠宰行業除臭工藝選擇

四、排放標準

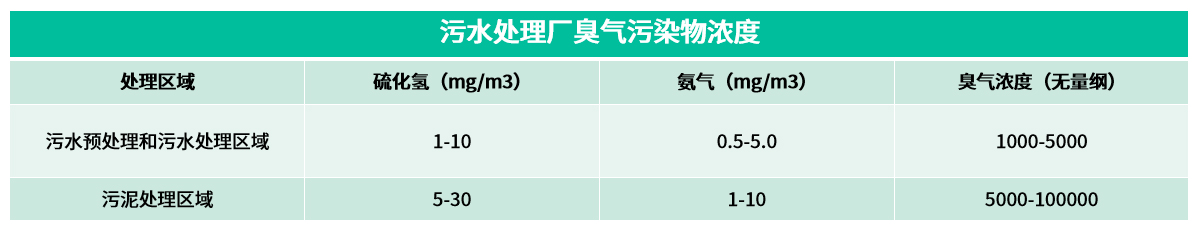

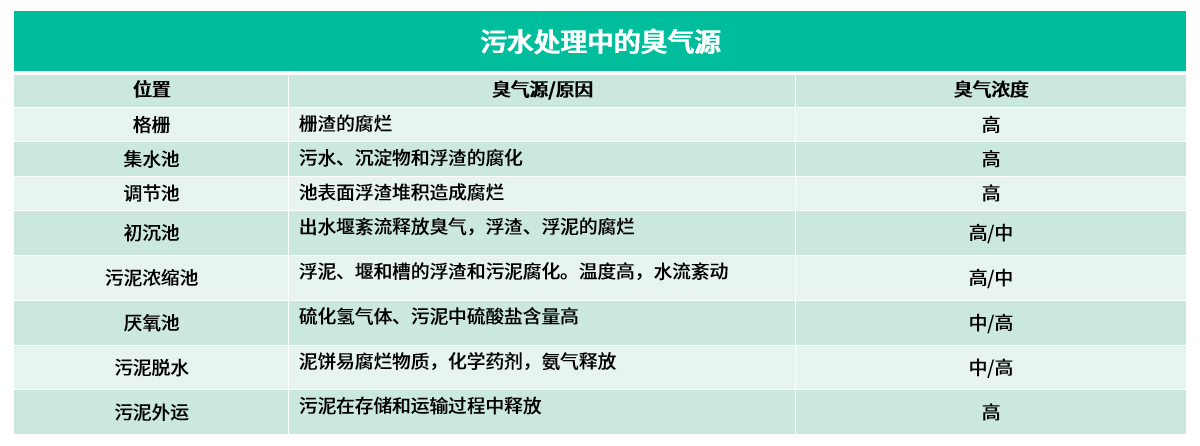

污水處理站臭氣主要是由于蛋白質類生物高聚物分解產生大量的臭氣。

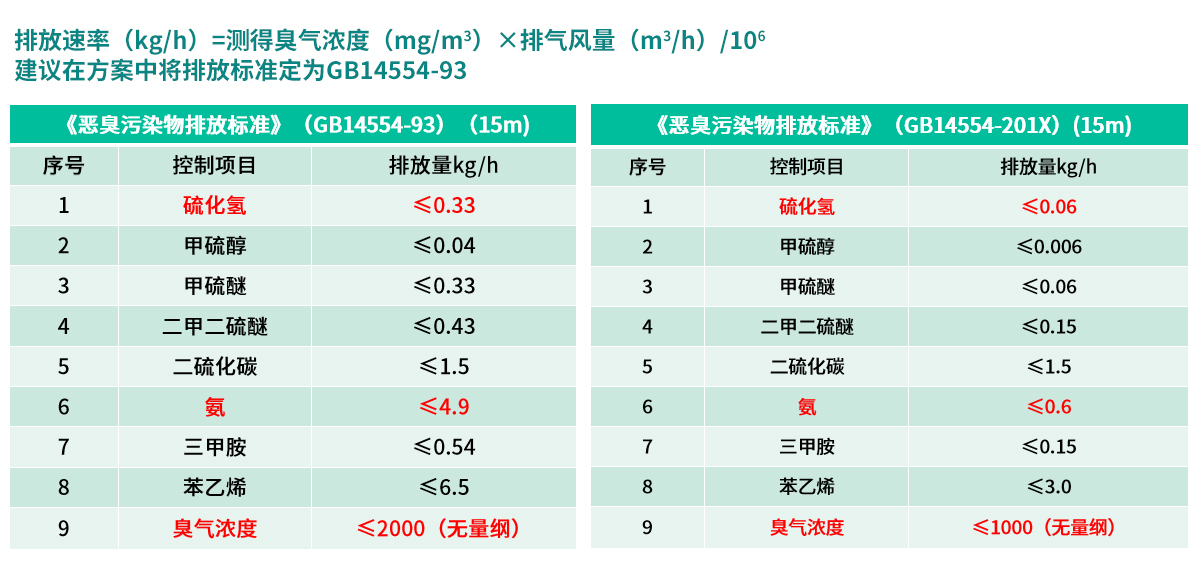

排放速率（kg/h）=測得臭氣濃度（mg/m3）×排氣風量（m3/h）/106

建議在方案中將排放標準定為GB14554-93

五、工藝參數設計

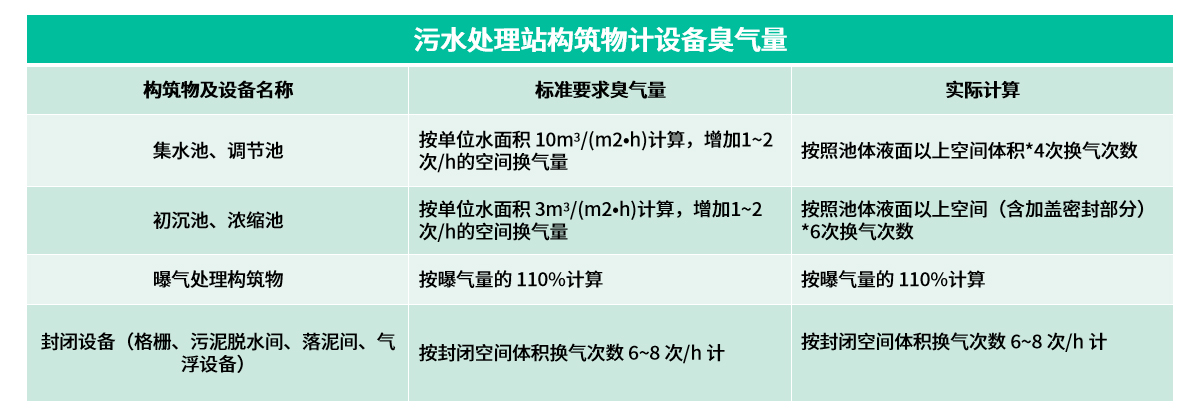

1.風量計算

以上計算方法摘自《城鎮污水處理廠臭氣處理技術規程》 CJJT243-2016

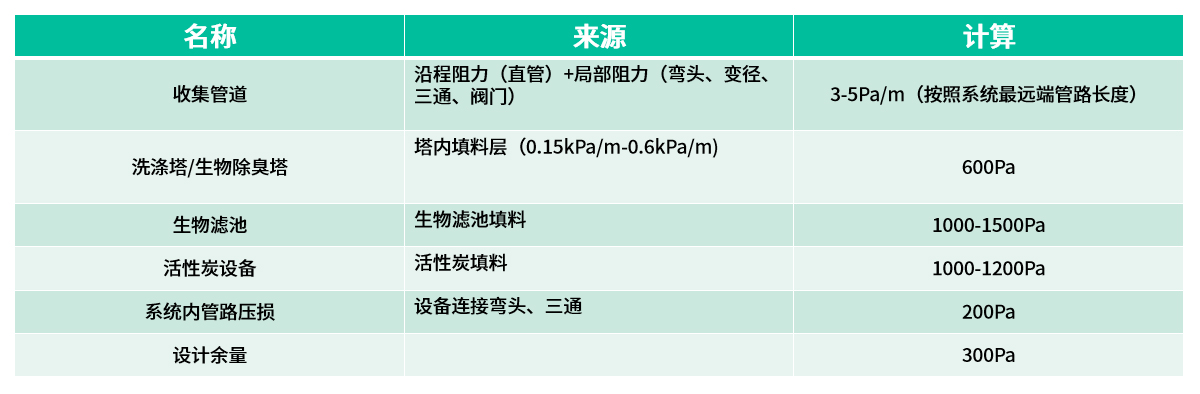

2.風壓計算

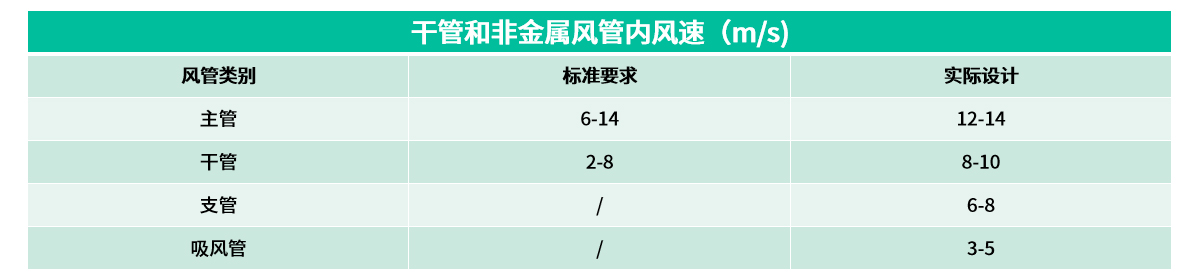

3.管徑計算

風速（m/s）=風量（m3/h）/3600/管道截面積（㎡）

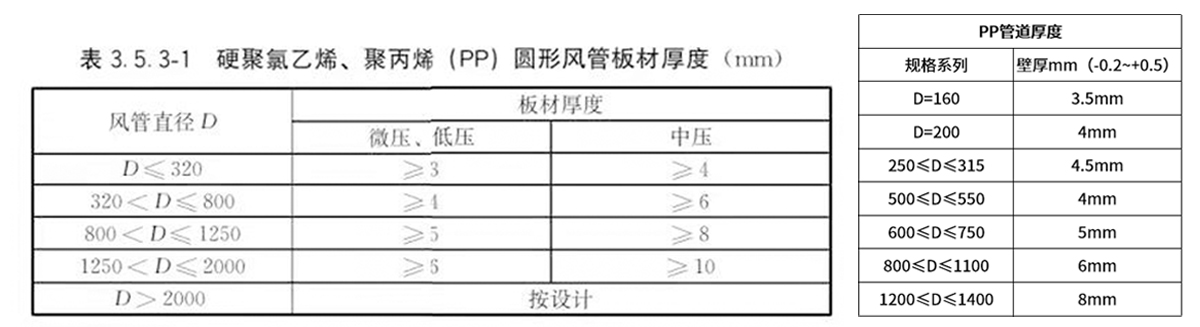

4.管道厚度

《通風與空調工程施工質量驗收規范》GB50243-2016

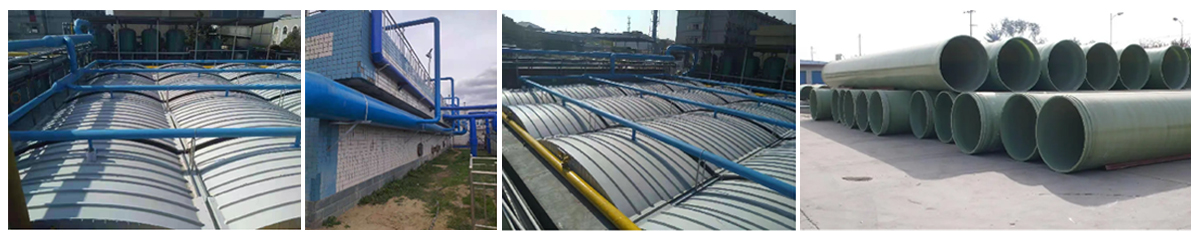

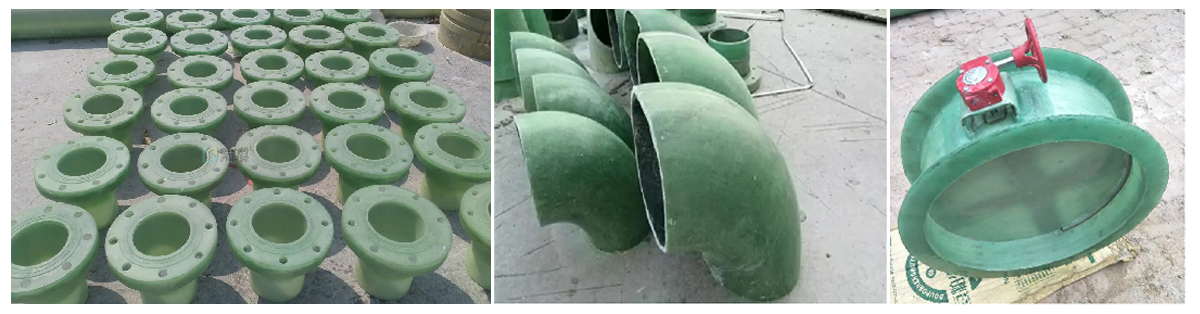

5.玻璃鋼管道

6.管道厚度

《通風與空調工程施工質量驗收規范》GB50243-2016

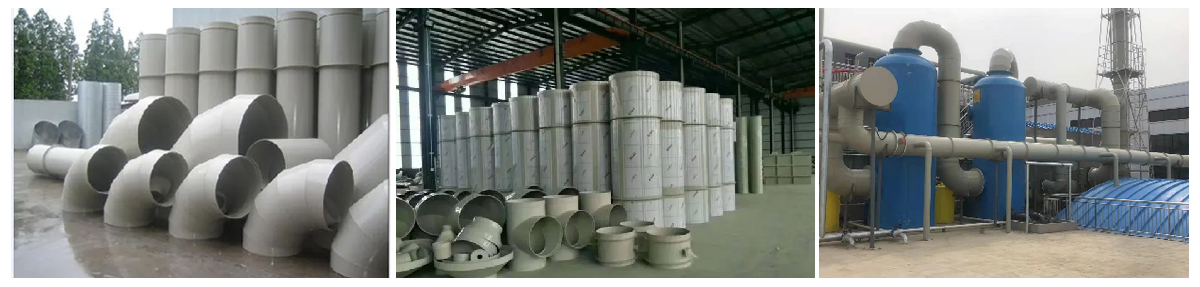

7.PP管道

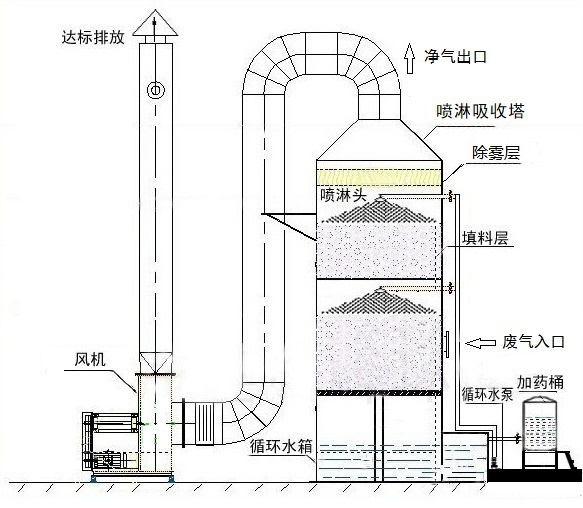

8.洗滌塔設計

洗滌塔直徑宜小于3.5m，方便運輸。

空塔流速＜2.5m/s，一般選擇1.5m/s左右。

有效停留時間≥1.5s，空塔停留時間2-3s。

填料層洗滌塔噴淋密度≥10m3/（㎡/h）。

水泵流量=填料層面積*噴淋密度

單層填料層高度≤1.2m，填料層過高時，可分層布設。

洗滌塔高度=1m（液位高度/水箱高度）+1.5*風管直徑+（單層填料層高度+0.7噴淋層）*填料層數+0.5（除霧層）+塔徑/4（大小頭）

洗滌塔配套：進水電動閥、液位計、PH計、加藥泵、加藥桶、立式槽內泵。

洗滌塔噴灑介質：2%-6%濃度的氫氧化鈉溶液或次氯酸鈉溶液、6%濃度的硫酸溶液、稀釋比為1:100的植物除臭劑、稀釋比例1:20的生物除臭劑

9.生物濾池計算

生物濾池分為兩部分：預洗段、生物段。

生物濾池空塔停留時間≥15s，生物段氣體停留時間≥12s。

生物濾池中管道的設計風速應控制在8-14m/s范圍內。

生物段有效停留時間=生物段填料高度/風速=生物段橫截面積*生物段填料高度/（管道風速*管道截面積）

生物段截面積=風量/風速

單層填料層高度≤3m。

生物濾池噴淋循環液的PH值6-9，溫度控制在25℃左右。

為方便運輸， 生物濾池寬度和高度不宜大于3.5m。

以上摘自《生物除臭濾池》JBT12581-2015

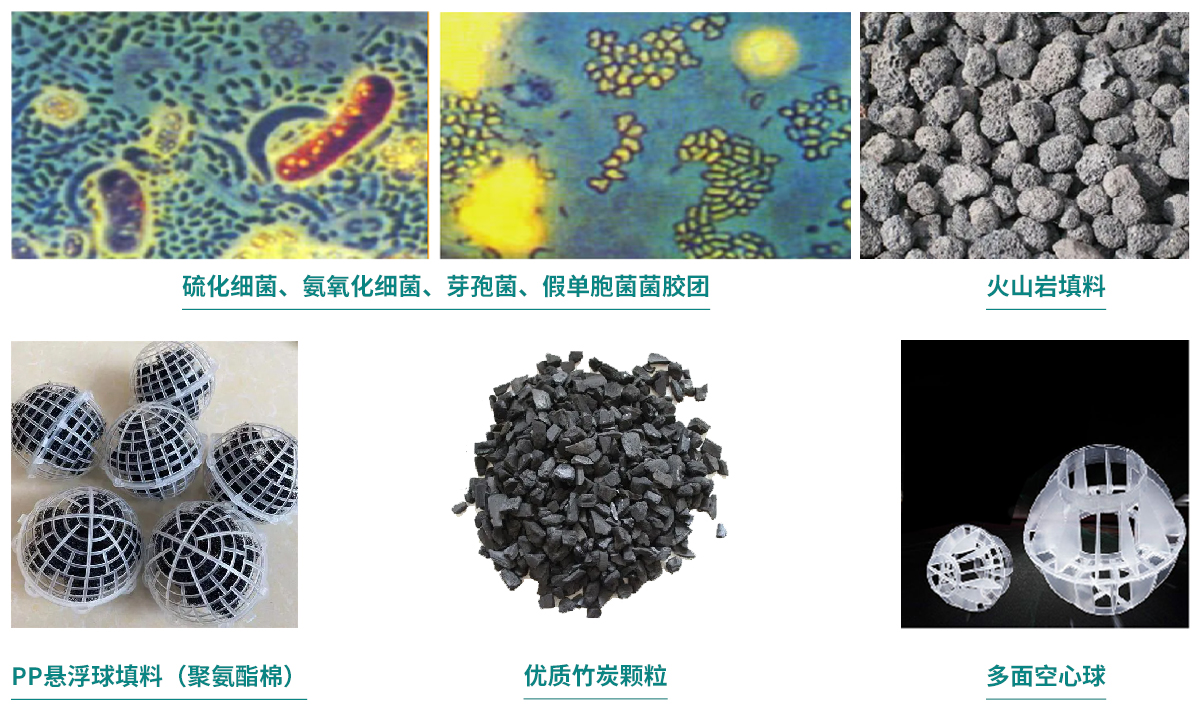

10.生物菌種

生物菌種性狀分為：液體、固體粉末狀。兩者相比較而言，液體菌種好培養，成活率高，掛膜快。

主要成分：芽單胞菌屬、氧化亞鐵硫桿菌、氧化硫桿菌、諾卡式菌屬、放線菌等十幾種優選菌種組成。

菌種投加：每萬風量40-60公斤。10公斤生物促生劑。并配套食品級葡萄糖。

菌種培養步驟：

1.保持循環水箱水溫在25-30℃左右，按照風量和濃度投加菌種和生物促生劑。

2.噴淋循環裝置開啟24-48小時，使濾料完全浸透。

3.先采用1/2風量進氣，持續噴淋10天左右并投加營養物（生物促生劑或葡萄糖）。

4.待填料掛膜后，逐步加大進氣量（1/2-3/5-4/5-設計風量）。

5.完全進氣一周左右，生物段進行換水，以后換水周期為7天/次。預洗段換水周期2-3天/次。

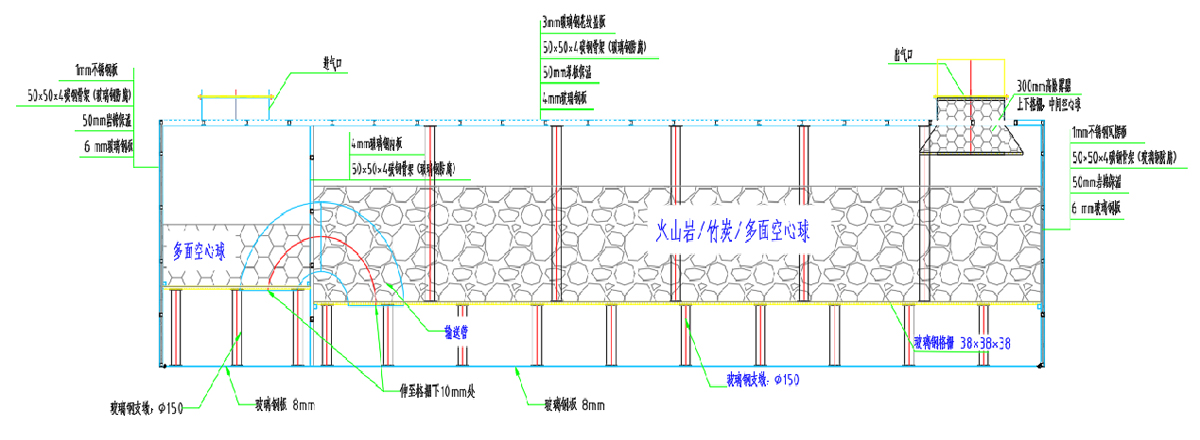

11.生物濾池

12.風機參數計算

風機功率=風量*風壓/3600/1000/電機全壓效率/機械傳動效率*電機備用系數

通常情況下：

電機功率＞5kw時，電機備用系數取值1.3。

風機全壓效率取值0.6。

風機機械傳動效率取值1。

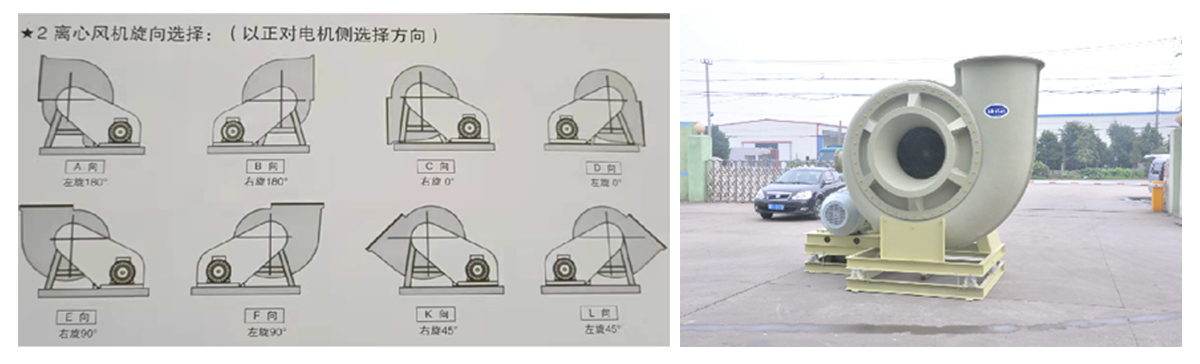

為方便管路連接并減少占地面積，

通常情況下會選擇E/F向。

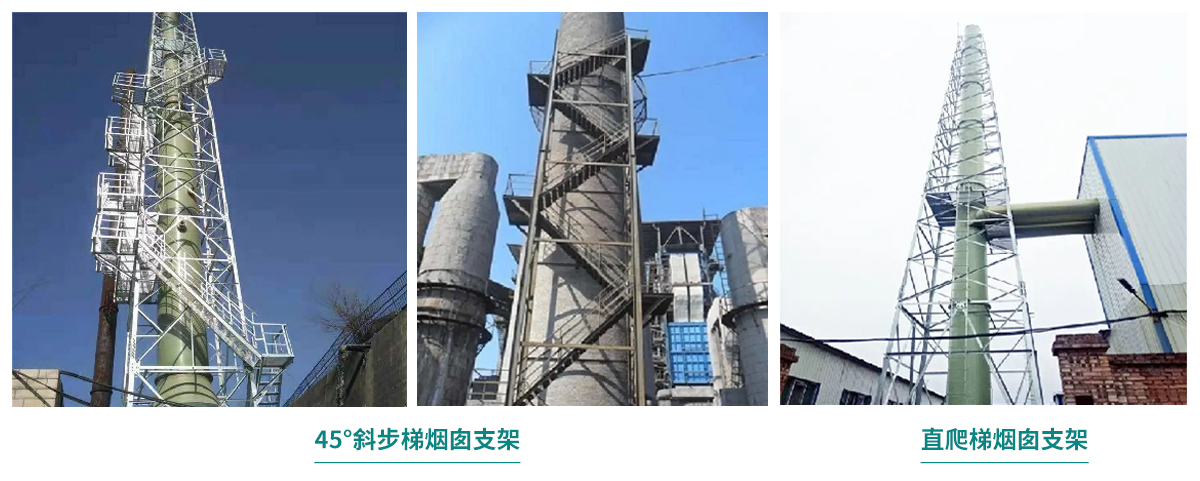

13.排放塔

《固定源廢氣監測技術規范》HJT397-2007

采樣位置應優先選擇在垂直管段，應避開煙道彎頭和斷面急劇變化的部位。采樣位置應設置在距彎頭、閥門、變徑管下游方向不小于6倍直徑，和距上述部件上游方向不小于3倍直徑處。對矩形煙道，其當量直徑D=2AB/(A+B),式中A、B為邊長。采樣斷面的氣流速度**好在5m/s以上。

測量空間位置有限，很難滿足上述要求的時，可選擇比較適宜的管段采樣，但采樣斷面與彎頭等的距離至少是煙道直徑的1.5倍，并應適當增加測點的數量和采樣頻次。

采樣平臺面積應小于1.5㎡，并設有1.1m高的護欄和不低于10cm的腳部踏板，采樣平臺的承重應不小于200kg/㎡，采樣孔距平臺面約為1.2-1.3m。

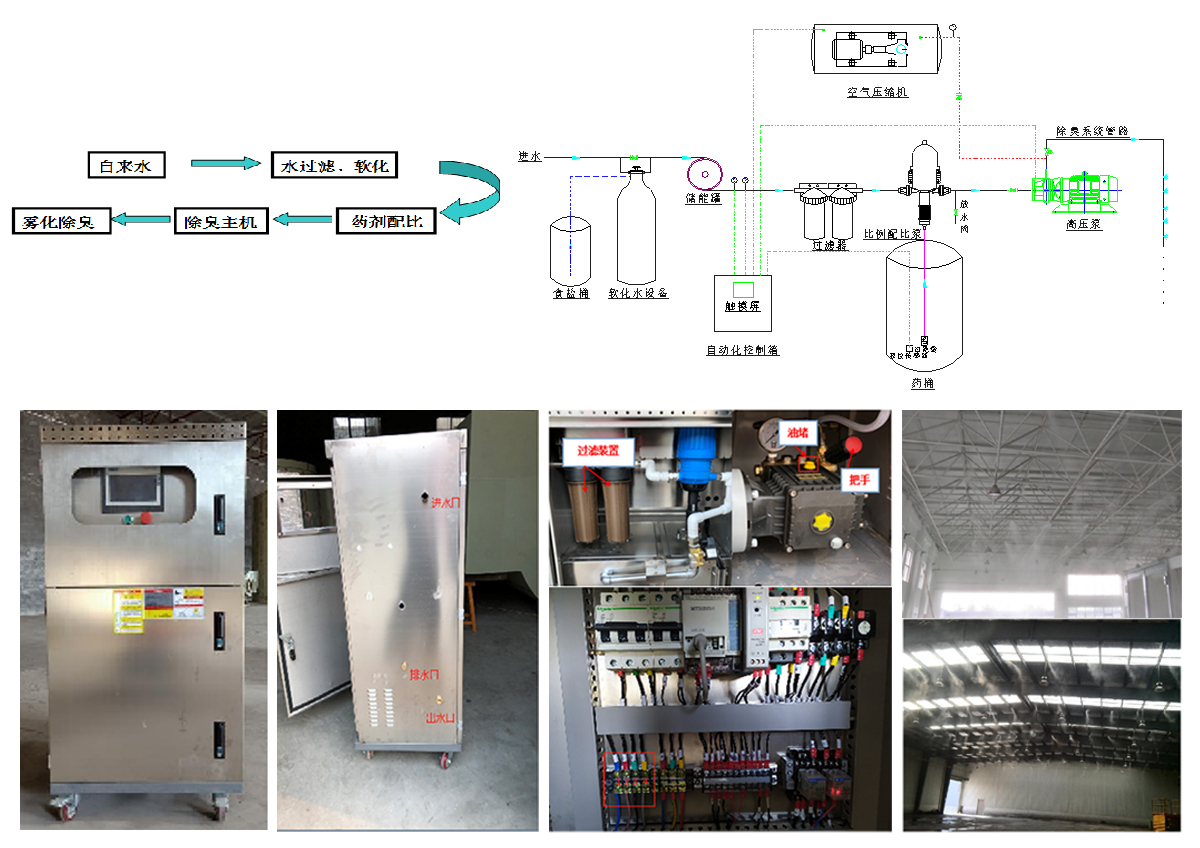

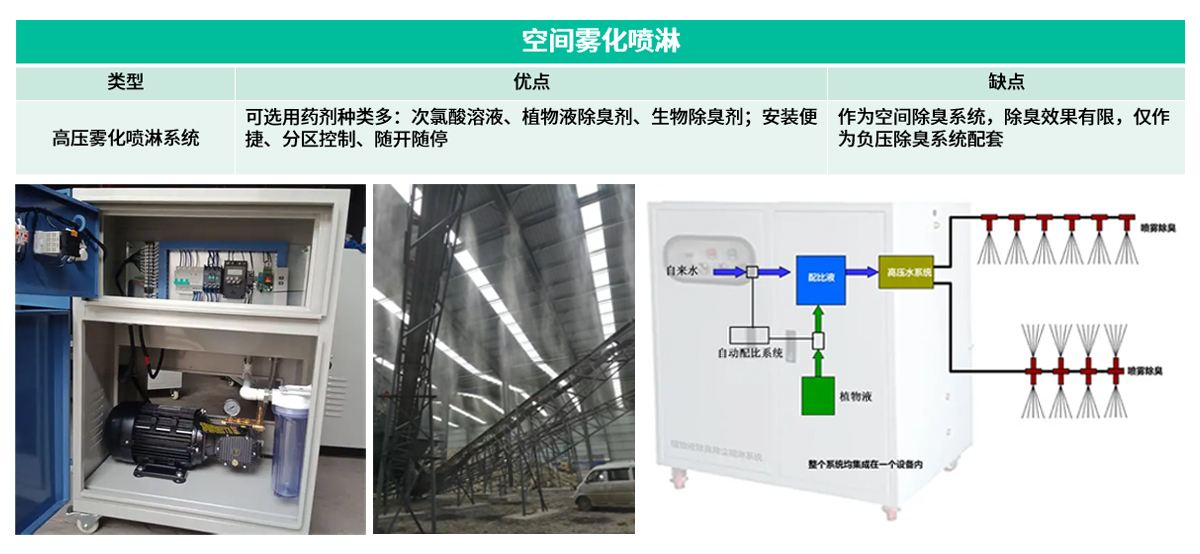

14.高壓霧化噴淋系統

噴嘴流量:0.089L/min;

噴嘴間距：2.5-3m;

根據噴嘴數量和流量選擇主機中高壓柱塞泵的流量。

因廠家成型產品主機中高壓柱塞泵**大流量15L/min，所以廠房空間如果過大，需要考慮多臺主機。

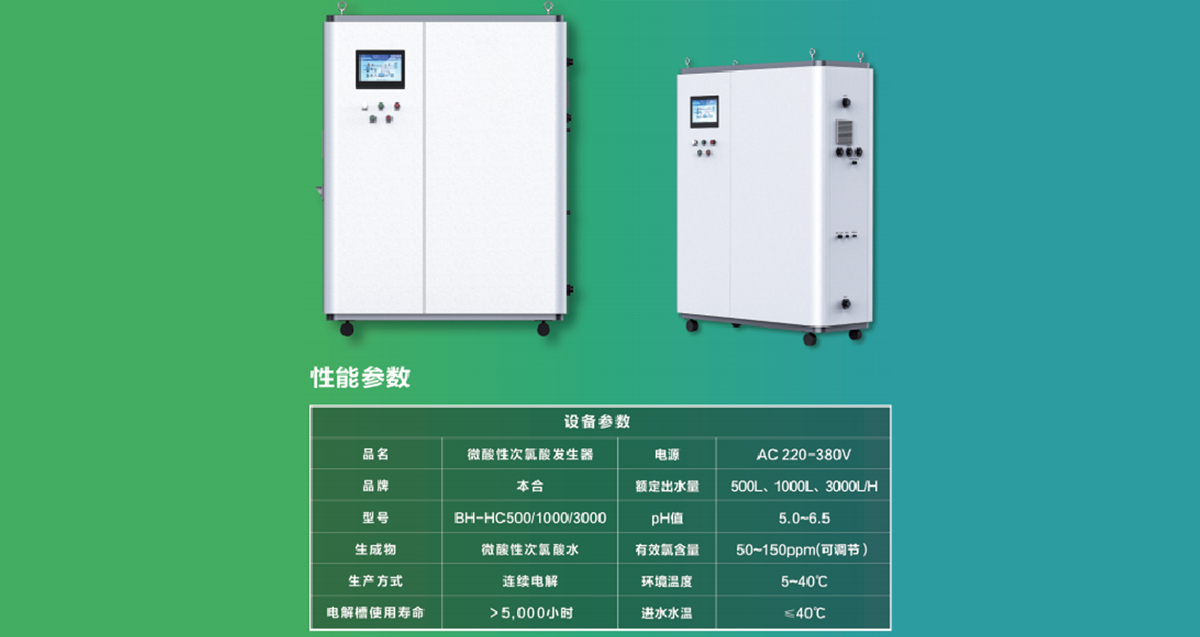

15.次氯酸發生器

次氯酸發生器主要利用電解原理。需添加鹽酸原液和水。

鹽酸是強電解質，能完全電離，鹽酸電解產生次氯酸：

HCl→H2+Cl2

Cl2+H2O→HClO+HCl

本合次氯酸發生器添加1L原液可以產生1T次氯酸。

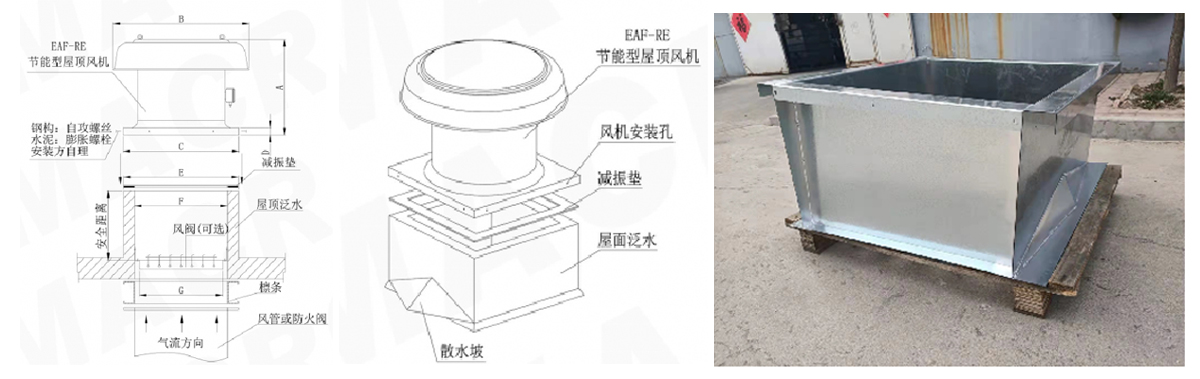

16.屋頂軸流風機

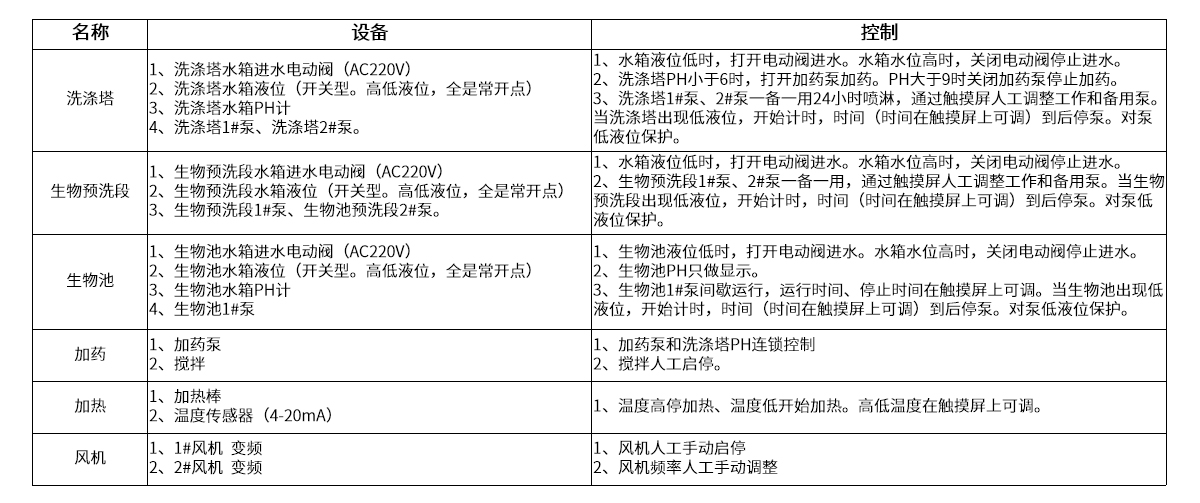

六、電氣控制

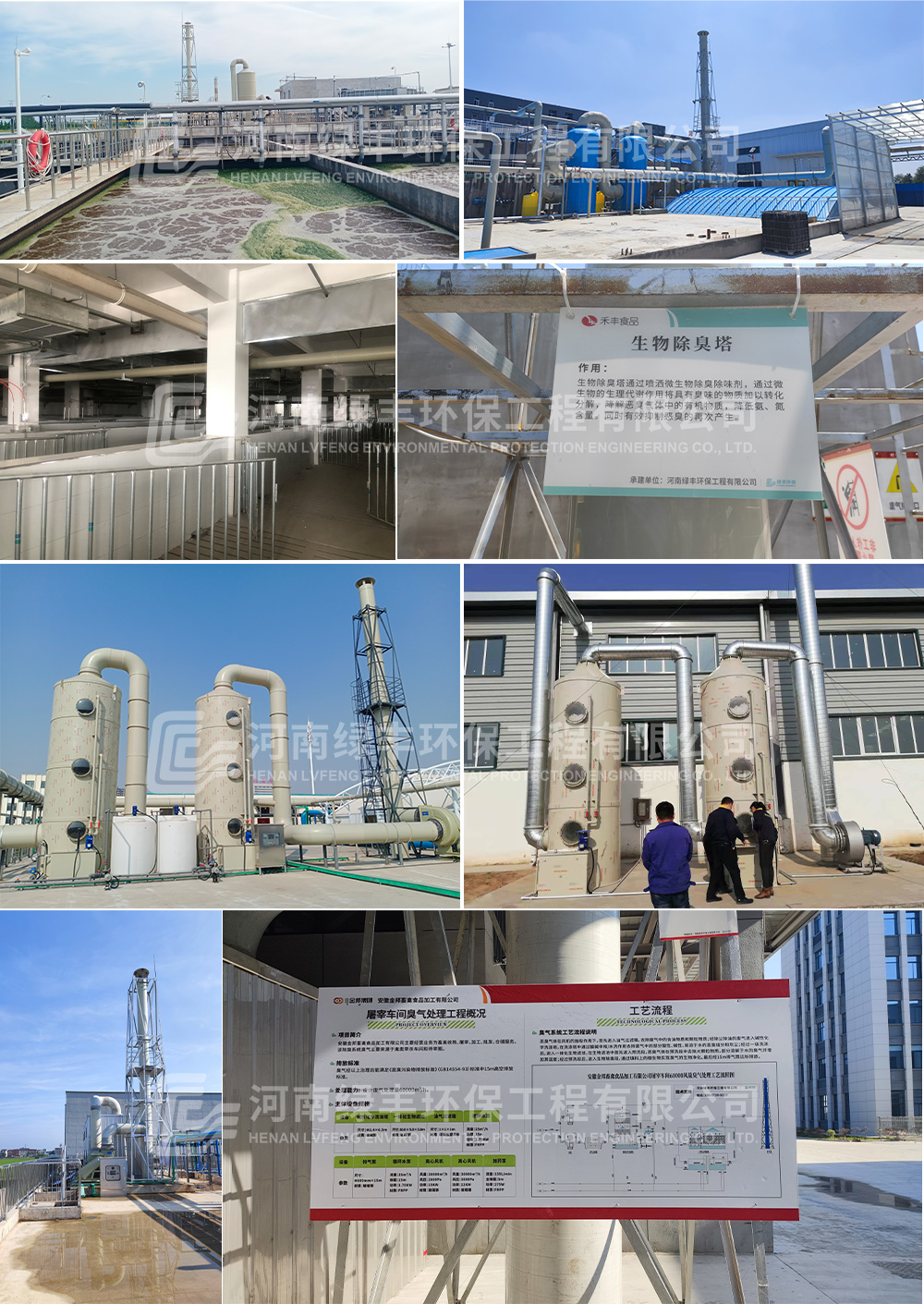

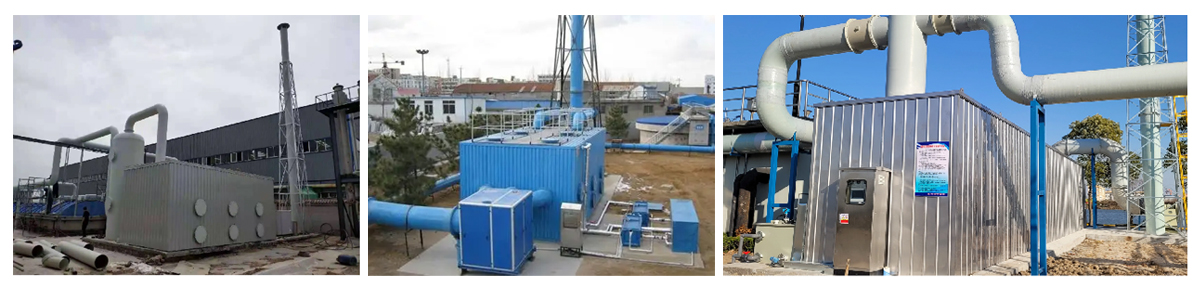

項目現場
